2.4 系列
參考标準
GJB 681A-2002、 IEC 61169-40、GJB 5246-2004、GJB360B-2009。

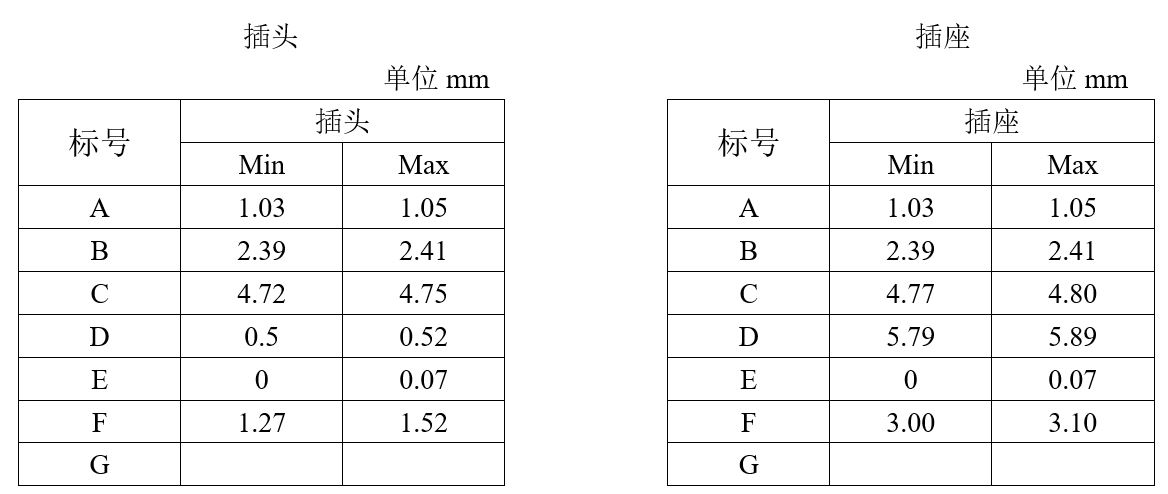

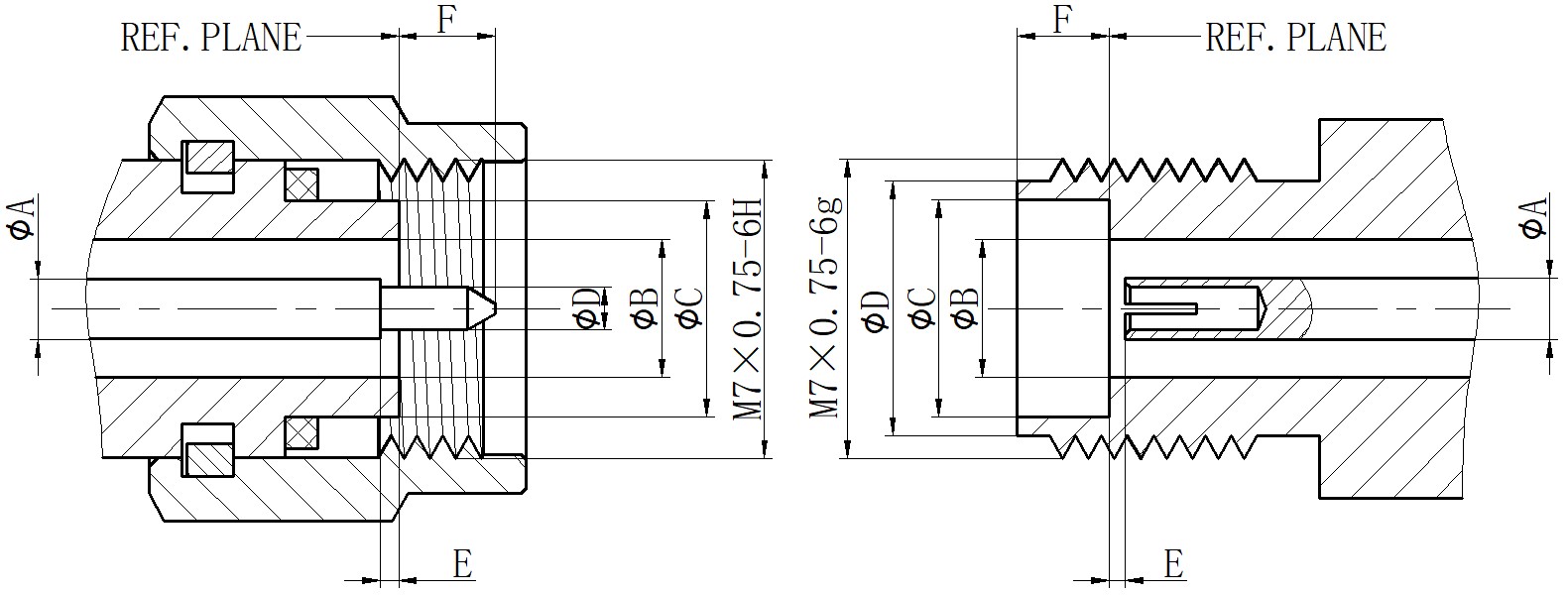

2.4 界面尺寸
性能規範
項目 | 要求值 |
尺寸要求 | 外觀尺寸參考樣冊或客戶指定,界面尺寸符合2.4界面尺寸 |
電氣性能 | |
特性阻抗 | 50Ω |
使用頻率 | 見詳細規範或規格書 |
絕緣電阻 | ≥1000MΩ |
介質耐電壓 | 見詳細規範或規格書 |
接觸電阻 | 中心導體≤4mΩ,外導體≤2.5mΩ |
電壓駐波比 | 見詳細規範或規格書 |
插入損耗 | ≤0.05√f(GHz)dB |
射頻洩露 | 見詳細規範或規格書 |
機械性能 | |
齧合力和分離力 | ≤0.8Nm |
連接力矩 | 0.8Nm~1.1Nm |
連接機構耐力矩 | 1.69Nm |
中心接觸件固定性 | 适用時,軸向力20N,軸向力矩0.01Nm |
耐久性 | 500次 |
連接機構的保持力 | ≥450N |
電纜保持力 | 見詳細規範或規格書 |
環境 | |
高頻振動 | 試驗方法204,試驗條件D |
沖擊 | 試驗方法213,試驗條件I |
溫度沖擊 | 試驗方法107,試驗條件B |
氣密封 | 适用時,漏率應不超過1.013×10-3Pa·cm3/s |
漏洩 | 适用時,206.84kPa下無氣泡溢出 |
腐蝕(鹽霧) | 試驗方法101,試驗條件B |
耐濕 | 試驗方法106,省略步驟7b,絕緣電阻≥200MΩ |
