【新品發布】FAKRA 連接器測試探針——SMA-FAKRA-KJP1
發布時間:2017-8-1 12:21:22   作者:上海裏庫電子   浏覽次數:

    FAKRA系列測試探針,主要用于測試FAKRA連接器的探針,裏庫電子獨有的FAKRA系列測試探針,頻率高達6GHz,高于市場上目前4GHz的頻率,符合5G時代對産品的要求。測試壽命高達10000次。可完全替代INGUN。該系列探針有大間距和小間距兩種解決方案,大間距的連接器标準接口端為SMA插頭,小間距的連接器的标準接口為MCX插頭。

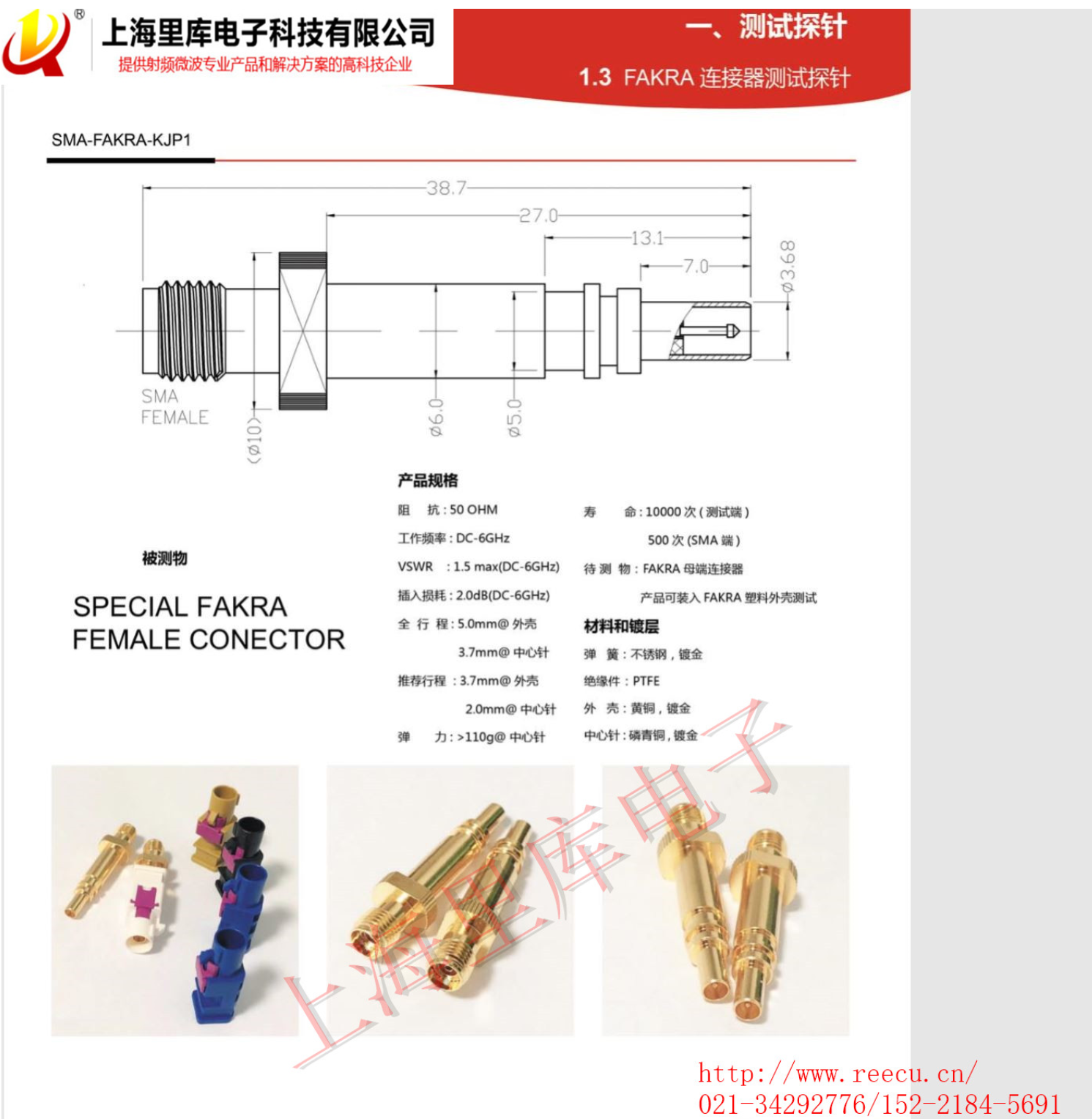

産品型号:SMA-FAKRA-KJP1

——汽車電子行業測試探針中的明星産品

産品規格

阻    抗:50 OHM

工作頻率:DC-6GHz

VSWR    :1.5 max(DC-6GHz)

插入損耗:2.0dB(DC-6GHz)

全 行 程:5.0mm@ 外殼

                3.7mm@ 中心針

推薦行程:3.7mm@ 外殼

                  2.0mm@ 中心針

彈    力:>110g@ 中心針

壽    命:10000次(測試端)

                   500次(SMA端)

待測物:FAKRA母端連接器

              産品可裝入FAKRA塑料外殼測試



材料和鍍層

彈  簧:不鏽鋼,鍍金

絕緣件:PTFE

外  殼:黃銅,鍍金

中心針:磷青銅,鍍金


被測物

Special FAKRA female conector
